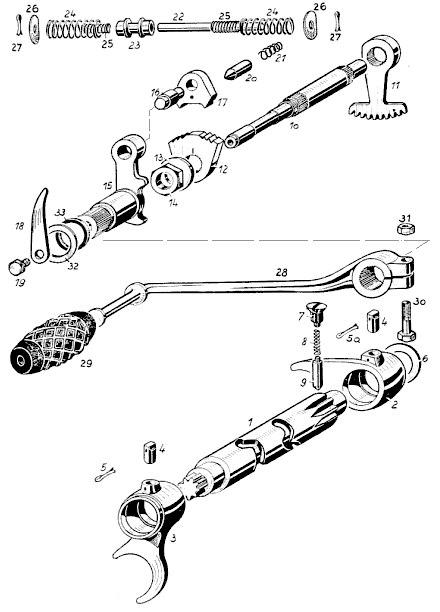

Abb. | Beschreibung | Best.-Nr. | St. |
---|---|---|---|
1 | Schaltwelle | 2584 K2 | 1 |
2 | Schaltgabel für Hauptwelle | 18245 | 1 |
3 | Schaltgabel für Vorgelegewelle | 18244 | 1 |
4 | Führungsbolzen | 7034 K16 | 2 |
5 | Splint | 2Ø×15 DIN 94 | 1 |
5a | Splint | 2Ø×22 DIN 94 | 1 |
Schaltwelle einbaufertig, bestehend aus den Teilen 1 - 5a | 2580K1 | 1 | |
6 | Beilagscheibe an der Schaltwelle | 18216 | 1 |
7 | Senkschraube (Druckschraube) | 18226 | 1 |
8 | Arretierungsfeder | 18227 | 1 |
9 | Arretierbolzen | 18225 | 1 |
10 | Schaltstange | 2894 K1 | 1 |
11 | Schaltsegment | 18247a | 1 |
12 | Schaltscheibe | 18035a | 1 |
13 | Beilagscheibe | 18267 | 1 |
14 | Mutter | 18040 | 1 |
Schaltstange vollständig, bestehend aus den Teilen Bild 10 - 14 | 2890 K1 | 1 | |
15 | Zwischenhebel mit Bolzen | 19260 | 1 |
16 | Bolzen zum Zwischenhebel einzeln | 18046 | 1 |
17 | Klinke | 18036 | 1 |
18 | Ganganzeiger | 18042a | 1 |
19 | Schraube | 18043a | 1 |
20 | Druckhülse | 18038a | 1 |
21 | Druckfeder | 18039a | 1 |
22 | Führungsbolzen | 18048a | 1 |
23 | Führungshülse | 18047a | 1 |
24 | Äußere Ausgleichfeder | 18050b | 2 |
25 | Innere Ausgleichfeder | 18050c | 2 |
26 | Sicherungsscheibe | 18200 | 2 |
27 | Splint | 1× 10 DIN 94 | 2 |
Führungsbolzen einbaufertig, bestehend aus den Teilen Bild Nr. 22 - 27 | 18047b | 1 | |
28 | Fußschalthebel | 12500 | 1 |
29 | Gummipedal zum Fußschalthebel | 18045 | 2 |
30 | Sechskantschraube | M8×35 DIN 931 | 1 |
31 | Sechskantmutter | 18031 | 2 |
32 | Scheibe zum Dichtring | 19283 | 1 |
33 | Dichtring | 19282 | 2 |
Einbauanleitung |
Hinweise
Abb. 14: Das ist ein Linksgewinde (Schlüsselweite 36).
Abb. 19: M4 × 10.
Abb. 22: Für Reparaturen: 6 mm Durchmesser,
74 mm lang, Splintbohrungen mit 1,2 mm Durchmesser
4 mm vor den Enden.
