Hilfsschaltung für die Eichung des Drehzahlmessers

  Zurück zum aufrufenden Dokument.

  Seiten mit diesem Bild.

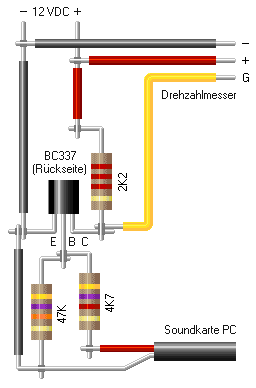

Hilfsschaltung für die Eichung des Drehzahlmessers, fliegend aufgebaut.

Diese Skizze zeigt einen einigermaßen sicheren „fliegenden” Aufbau für die Hilfsschaltung, mit der über Audiosignale vom Computer Drehzahlmesser geeicht werden können.

Wichtig! Der Nachbau geschieht auf eigene Gefahr. Wer sich hier verhaut, kann den Rechner gefährden.

Die Anschlüsse oben links gehen zu einem Labornetzteil oder einer anderen stabilisierten Spannungsquelle mit 12 Volt. Rechts wird der Drehzahlmesser angeschlossen, und unten liegt der Anschluss für das Kabel vom 3,5 mm–Klinkenstecker am Audio–Ausgang des PC.

Mit Hilfe generierter Rechtecksignale in passender Frequenz lassen sich elektronische Drehzahlmesser so gut eichen.


Auf das Bild wird in diesem Dokument verwiesen:

Der Drehzahlmesser
Der Umbau eines Drehzahlmessers für Viertakt–Vierzylindermotore auf Einzylinder-Zweitaktmotore.
