Knifflig: sauberer Anschluß der Kabel am Lichtschalter
Zurück zum aufrufenden Dokument.

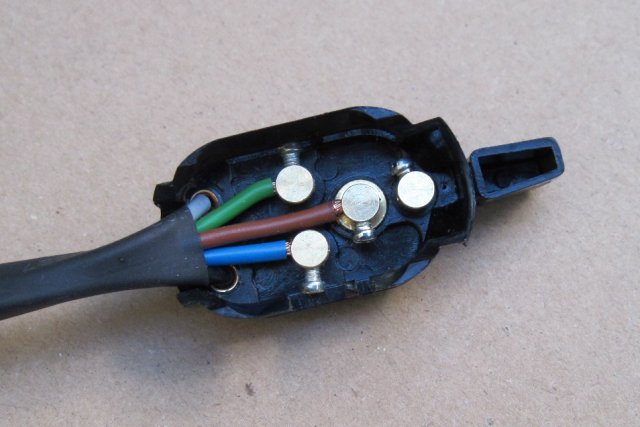

Werden Litzen ohne Aderendhülsen in Schraubklemmen angebracht wie hier beim Lichtschalter, darf höchstens da Ende der verdrillten Adern (nur ganz kurz!) verzinnt werden, um ein Auffasern zu vermeiden. An der Schraubstelle selbst müssen die Adern blank sein, Korrosionsärger ist ansonsten vorprogrammiert.
Wichtig: Der Schrumpfschlauch darf erst nach dem Anschluss der Litzen angebracht werden - sonst liegen die Kabel nicht entspannt und gut zueinander wie auf diesem Foto des Abblendschalters. Wer den optionalen Killschalter nicht benutzt, sollte da ein separates Massekabel anschließen.
Die unbelegte Schraubklemme rechts im Bild ist für das Parklicht (Klemme 57), das am Motorrad praktisch nicht gebraucht wird.
