Leuchtdioden als Beleuchtung für das Ampèremeter
Zurück zum aufrufenden Dokument.

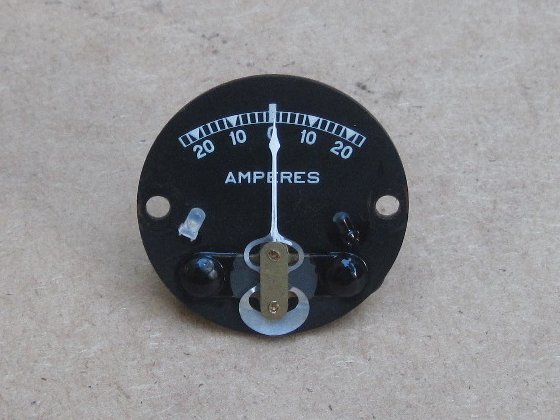

Die Anzeigenadel des Jaeger–Ampèremeters war im Original alufarben. Da das nicht zu unseren anderen Instrumenten passt, wurde sie weiß lackiert.
Zwei Leuchtdioden (weiß, diffus) sorgen unter dem Abdeckblech für eine indirekte Beleuchtung. Die recht ist hier an der Oberseite schon schwarz lackiert, später wurden noch Blenden aufgeklebt.
Unten ist zwischen den Anschlusskontakten der Widerstand („Shunt”) zu sehen, am dem der Spannungsabfall gemessen wird.
