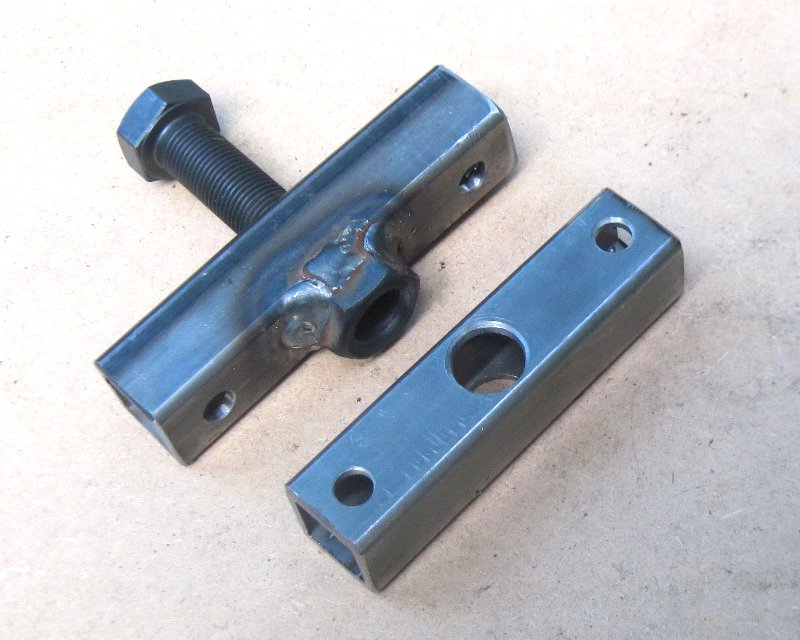

Zwei Abzieher für Victoria–Schwungräder im Rohbau
Zurück zum aufrufenden Dokument.
Saubere Handwerkskunst ist immer wieder faszinierend. Die Schweißnähte an der Mutter des Schwungrad–Abziehers werden in alle Ewigkeit halten, was ihnen schon äußerlich anzusehen ist.
Mit M16 Feingewinde (1,5 mm) lassen sich enorme Drehmomente erzielen. Darum ist es nur gut, dass das 25 mm–Vierkant–Rohr eine Wandung von 3 mm hat.
Am Folgetag wurden die Teile flugs entgratet und grundiert - gutes Werkzeug soll nicht rosten. Der Abstand der 8,5 mm–Bohrungen muss 82 mm betragen. Unseren Abzieher werden wir noch rot lackieren.
