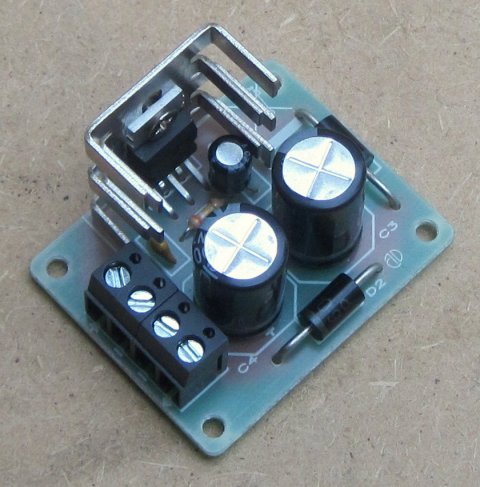

Die fertig aufgebaute Spannungsverdoppelung
Zurück zum aufrufenden Dokument.
Für den Drehzahlmesser und die Tagfahrleuchten brauchten wir eine Hilfsspeisung mit 12 statt 6 Volt. Bei Conrad gibt es einen simplen Bausatz, der mit dem abgebildeten Kühlkörper am Ausgang rund 500 mA Strom liefern kann.
Die Schaltung kann wegen der Halbleiter–Übergänge trotz Verwendung von Schottky–Dioden nicht wirklich die doppelte Eingangsspannung am Ausgang liefern, sondern (ohne große Last) nur etwa 0,7 Volt weniger (rechnerisch). Das genügt für unsere Zwecke jedoch voll und ganz, da bei normaler Ladespannung schon 7,2 Volt am Bordnetz liegen.
Der Bausatz hat noch einen weiteren, kleinen Nachteil. Der Kondensator am Eingang ist für unsere Motorrad–Elektrik viel zu klein (0,47 µF). Er wurde durch einen Elko mit 47 µF (25 Volt, rechts im Kühlkörper) ersetzt und ein zweiter nach dem Fototermin noch parallel dazu angeschlossen (rechts vom Kühlkörper).
