Die kritischen Stellen am Auspuff der Victoria KR26

  Zurück zum aufrufenden Dokument.

  Seiten mit diesem Bild.

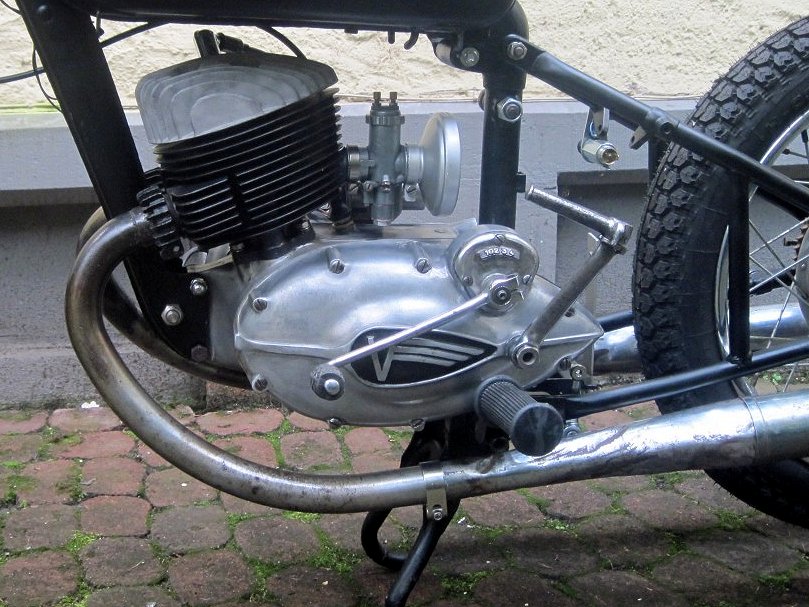

Krümmer und Auspuff einer Victoria KR25 HM an einem KR26–Motor.

Das Foto zeigt den wesentlichen Teil der Auspuffanlage der Victoria–KR26–Gespanns. Die Auspufftöpfe stammen von der fast identischen KR25 HM.

Probleme kann es bei der Abdichtung der Krümmersterne geben (abblasende Luft), bei den Schellen zwischen Krümmer und Auspuff (diese sind aus VA für eine Moto Guzzi V7 oder 850T und passen mit 40mm perfekt) sowie am Übergang zwischen Konus und Endstück.

Undichtigkeiten sollten an diesen drei Stellen unbedingt vermieden werden. Hier ist die Anlage noch provisorisch montiert (siehe den Krümmerstern, der nicht richtig anliegt).

Ebenfalls gut zu erkennen: der überholte BING–Vergaser A.J. 2/24/24.
