Der Kolben endet bei OT unter dem Zylinderrand

  Zurück zum aufrufenden Dokument.

  Seiten mit diesem Bild.

Der Kolben der Victoria steht bei OT unter dem oberen Zylinderrand

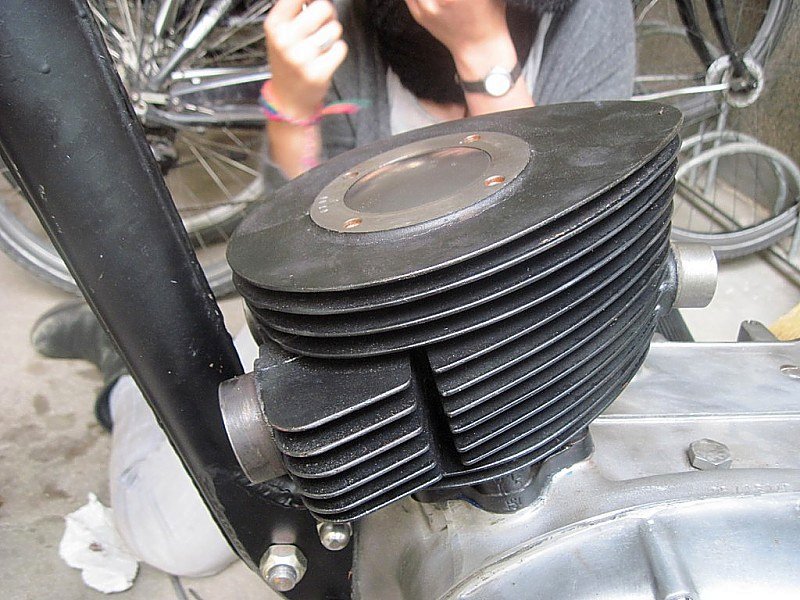

Gut zu sehen: Der Kolben der Victoria KR26 erreicht am oberen Totpunkt nicht den oberen Rand des Zylinders. Das darf er auch nicht, weil es immer sein kann, dass die Kurbelwelle sich bei Vibrationen etwas durchbiegt.

Das Maß hängt natürlich auch von der Stärke der Zylinderfußdichtung ab. 0,5 mm plus Kopfdichtung dürfen es schon sein. Letztere baue ich mir selbst aus 0,5 mm–Aluminium (Kupfer täte es auch). Unten tut es Dichtungspapier.

Vorne an der Dichtfläche ist das Bohrungsmaß des Zylinders eingeschlagen (typischer Weise 0,05 mm Spiel, zum Beispiel 67,05).
