Kupplung und Primärantrieb der KR26
Zurück zum aufrufenden Dokument.

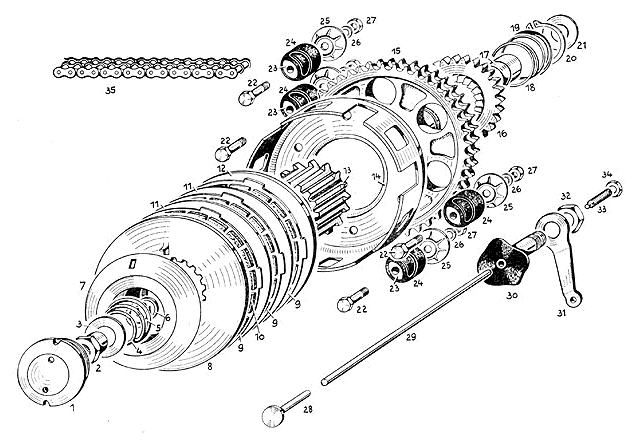

Die Tafel 5 der Ersatzteilliste für die Victoria KR26 zeigt die Teile der Kupplung, der Ausrückkonstruktion und des Primärantriebs.
Gut erhaltetene Duplexketten für den Antrieb sind heute eine gesuchte Rarität - sie werden nicht mehr gefertigt.
Auf dem Bild sind auch zwei „problematische” Teile zu erkennen: die Kupplungsdruckmutter 2 und der Ausrückhebel 31.
Profis legen eine Kugellagerkugel zwischen den Druckpilz 28 und die Druckstange 29 - das spart jede Menge Reibung.
Auf das Bild wird in diesem Dokument verwiesen:
Die Kupplung und ihre Überholung
Beläge erneuern, Druck prüfen und/oder erhöhen, Ausrückhebel verlängern.
