Steuerdiagramm Victoria KR25 HM / KR26
Zurück zum aufrufenden Dokument.

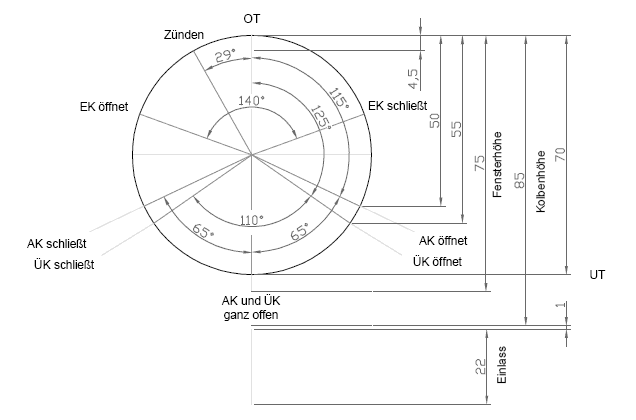

Die Abbildung zeigt (etwas untypisch gestaltet) das Steuerdiagramm der neueren 250cm³-Zweitaktmotore von Victoria. Die Drehrichtung ist im Uhrzeigersinn (siehe Zündwinkel).
Rechts sind die Höhenmaße angegeben, links die Winkel. Zur Erinnerung: Die Kolben haben rechts und links unten Aussparungen (also nicht wirklich „Fenster”) für die Überströmkanäle mit 10mm Höhe.
