Abwicklung: Zylinderlaufbahn Victoria KR25 HM / KR26
Zurück zum aufrufenden Dokument.

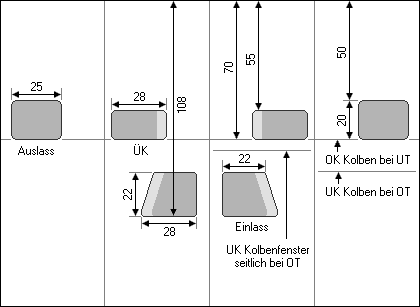

Diese Skizze zeigt die Abwicklung der Kolbenlaufbahn der neueren 250cm³-Zweitaktmotore von Victoria. Wie bei den meisten Kolben–gesteuerten Zweitaktmotoren öffnen die Auslasskanäle vor den Überströmkanälen (ÜK).
Die in hellerem Grau markierten Seiten sind Schrägen mit recht spitzen Winkeln: Überströmkanal (geschätzt) 20° und Einlass (geschätzt) 15°. Beim Aufbohren auf Übergrößen kann es sich daher lohnen, deren Breite zu prüfen und bei Bedarf anzupassen.
OK und UK stehen für Ober– beziehungsweise Unterkante, OT und UT für oberer und unterer Totpunkt.
Auf das Bild wird in diesem Dokument verwiesen:
Kolbenlaufbahn und Steuerdiagramm
Die Kolbenlaufbahn und das Steuerdiagramm der 250cm³-Zweitakter.
