Bing–Vergaser A J 2/24/24 (2/24/20) im Schnitt
Zurück zum aufrufenden Dokument.

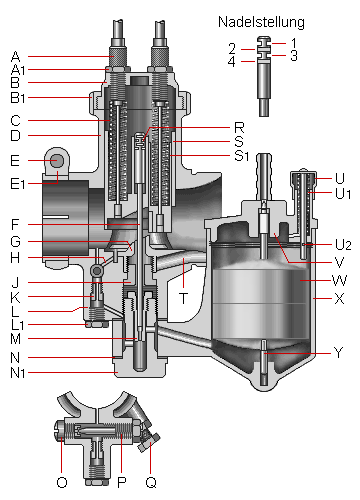

Diese überarbeitete Zeichnung benennt die einzelnen Bestandteile des Vergasers.
| A | Stellschraube |
|---|---|
| A¹ | Kontermutter |
| B | Deckel |
| B¹ | Schraubring |
| C | Schieberdruckfeder |
| D | Vergasergehäuse |
| E | Klemmschraube |
| E¹ | Klemmring (Schelle) |
| F | Düsennadel |
| G | Mischkammereinsatz |
| H | Übergangsbohrung |
| J | Nadeldüse |
| K | Leerlaufdüse |
| L | Dichtring |
| L¹ | Verschlussschraube |
| M | Hauptdüse (Typ 101) |
| N | Dichtung |
|---|---|
| N¹ | Düsenstock |
| O | Leerlaufluftdüse |
| P | Luftregulierschraube |
| Q | Anschlagschr. Gasschieber |
| R | Klemmbügel |
| S | Gasschieber |
| S¹ | Luftschieber |
| T | Zerstäuberluftbohrung |
| U | Tupfer |
| U¹ | Tupferfeder |
| U² | Splint |
| V | Schwimmergehäusedeckel |
| W | Schwimmer |
| X | Schwimmergehäuse |
| Y | Schwimmernadel |
