Eine Platine mit Schraubklemmleisten
Zurück zum aufrufenden Dokument.
Gerade bei vielen Anschlüssen an einem Ort und Leitungsverzweigungen ist es oft besser, eine kupferkaschierte Platine und Schraubklemmleisten zu benutzen. Das sorgt für Ordnung und spart meist sehr viel Platz.

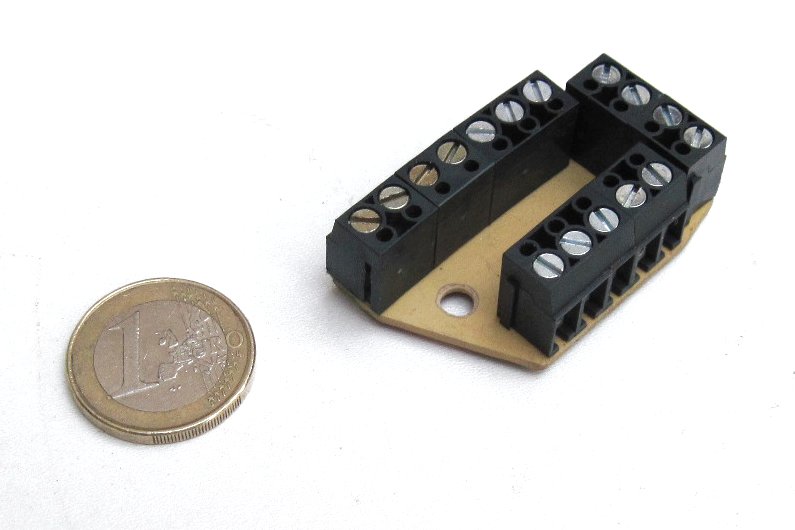

Das Beispiel auf dem Foto zeigt einen Ersatz für eine umzubauende Noris–Lichtmaschine mit 16 statt drei Anschlüssen. Diese Schraubklemmen sind geeignet für Kabel mit 1,5 bis 2,5 mm² Querschnitt. Die Trennstellen der Leiterbahnen wurden eingraviert und die Bahnen selbst mit 1 mm starkem Messingdraht verstärkt. Da können auch bei 6 Volt problemlos mehr als 15 Ampère geleitet werden.
