Montage des Geberrings für eine kontaktlose Zündung
Zurück zum aufrufenden Dokument.

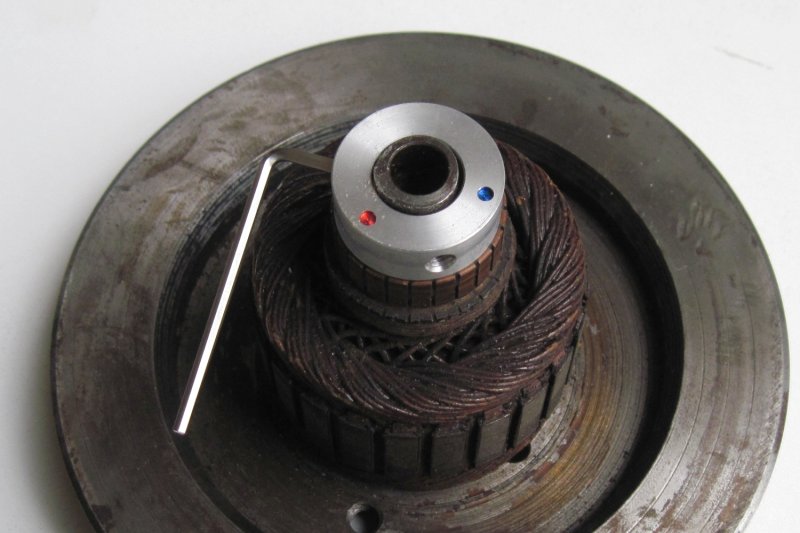

Das Bild zeigt die Montage des Geberrings einer kontaktlosen Zündung von Laubtec auf dem Nocken des Schwungrads einer Noris–Zündlichtmaschine, hier einer Victoria KR26. Der blaue Magnet schaltet die Zündung ein, der rote 240° später wieder aus.
Der Ring lässt sich am Kollektor leicht zentrisch ausrichten und wird mit Madenschrauben fixiert. Die sollten letztendlich mit Schraubensicherungsmittel eingesetzt werden.
Das Prinzip ist auch interessant, weil sich über die Magnete ein schnell taktendes Reed–Relais treiben lässt, das als Geber für einen Viertakt–Drehzahlmesser genutzt werden kann.
