Eingeschweißte Querbleche an der Eigenbau–Schwinge
Zurück zum aufrufenden Dokument.

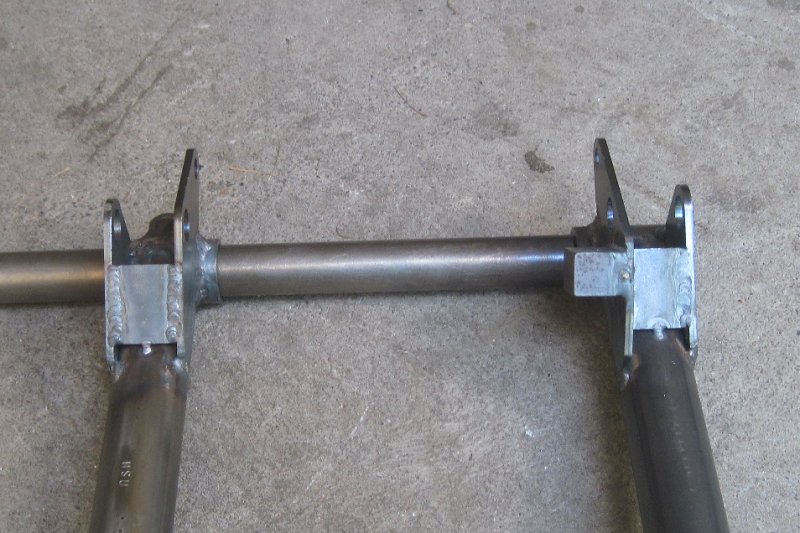

Die kleinen Querbleche versteifen die Federbeinhalter noch einmal untereinander und gegen die Schwinge - dafür genügt der kleine Schweißpunkt.
Gut zu sehen: Dadurch wird auch der Bremsanker versteift, der ohnehin schon fast doppelt so lang aufliegt wie beim Original, und die Abstützung der Lagerbuchsen.
Vorne links sind die Buchstaben „HSU” eingeschlagen - eine Hommage an Konstrukteur (Hey'l), Metallbauer (Sommer) und Schweißer (UST).
Die nach vorne verlängerten Nasen der Bleche sind für die Aufnahme des vorderen Kotflügel–Bügels mit M8–Schrauben.
