Gerichtete und verspannte Standbeine der Schwingengabel
Zurück zum aufrufenden Dokument.

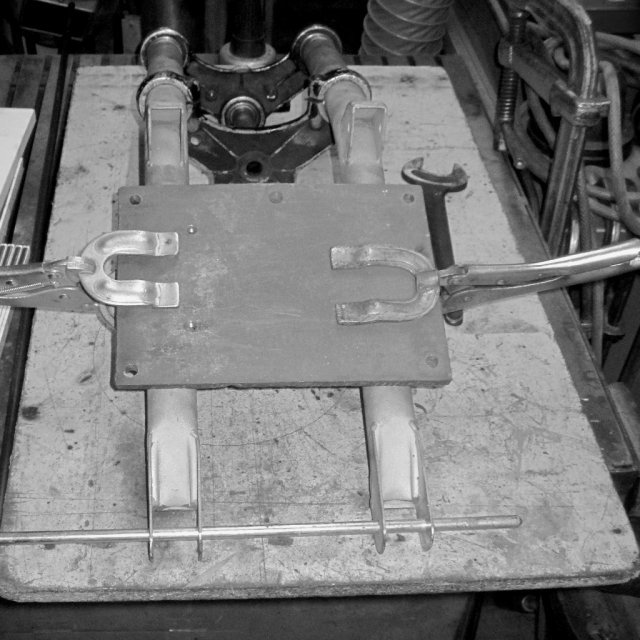

Die gerichtet eingespannten und in den Gabelbrücken befestigten Standbeine der Horex–Schwingengabel wurden mit einer Prüfstange in den Schwingenlager–Wangen und einer aufgespannten Richtplatte an den geraden Teilen gesichert, bevor es an die Anpassung der Lagerhülsen in der Schwinge ging.
Dabei haben wir selbstverständlich Parallelität und Rechtwinkligkeit vermessen. Hier liegen wir gerade bei < 0,1 mm Abweichung - das ist bei einem Gespann wie der Victoria KR26 sicher vernachlässigbar.
Auf das Bild wird in diesem Dokument verwiesen:
Bau der Langschwingengabel für die Victoria KR 26
Teil 2: Konfektionierung.
