Der Adapter für das neue Zündschloss
Zurück zum aufrufenden Dokument.

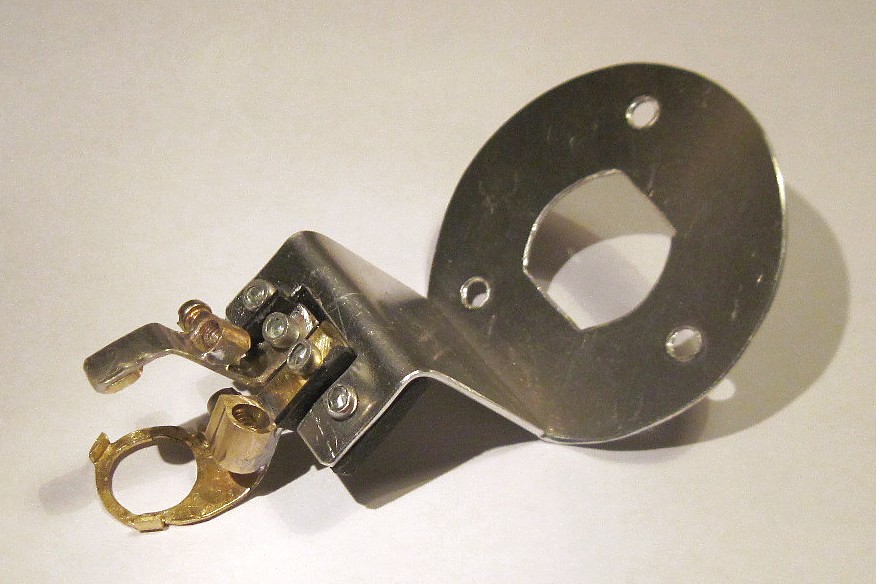

Ein Meisterwerk ist das sicher nicht, wohl aber funktional. Das ist der „Adapter” für unser neues Zündschloss, einen Schlüsselschalter. Das Teil braucht es aus drei Gründen: Erstens, und das Schloss daran zu hindern, sich zu verdrehen, zweitens, um die Löcher für die M4–Schrauben zu verschließen, und last not least, es braucht eine neue, federnde Halterung für die Ladekontrollleuchte.
Es ist durchdacht, dass die Lüsterklemmen–Teile mit den Schrauben nach vorne zeigen, und ebenso, dass der starre, obere Halter aus hartem Messing 0,8 mm–Messing ist und der untere, federnde aus 0,6 mm starkem Neusilber. Wichtig ist, dass der untere Kontakt der Glühlampe in dem Ring unten Kontakt hat. Der entstand hier aus einer Scheibe Messingrohr.
Es ist ebenfalls Absicht, dass die Klemmen unterschiedliche Durchmesser haben. Die Lötung an der Klemme oben ist besser, als sie auf dem Foto aussieht.
