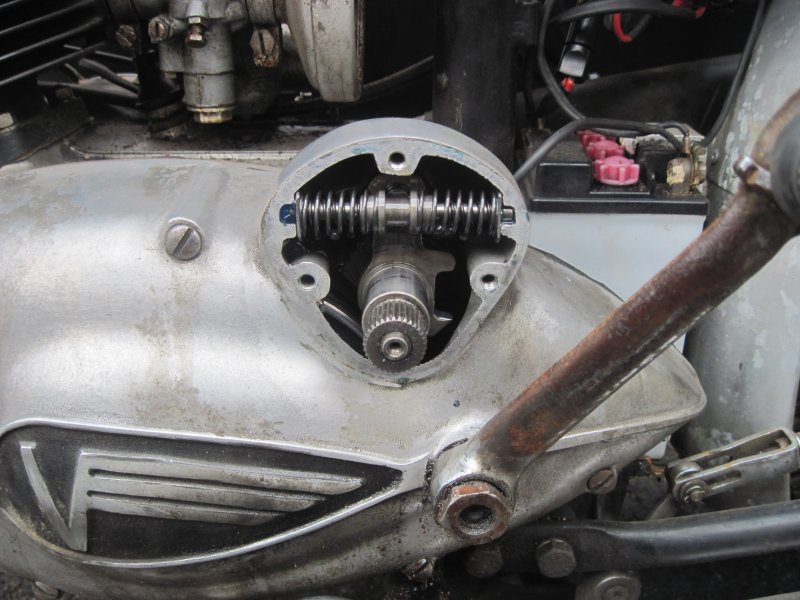

Der Schaltdeckel ist abgebaut, die Rückholfedern liegen frei
Zurück zum aufrufenden Dokument.
Eben wird es ein bisschen knifflig. Bei demontiertem Schaltdeckel zeigen sich die Rückholfedern für den Fußschalthebel der Victoria KR26. Keine Bange, sie springen einem nicht entgegen, müssen aber ganz vorsichtig herausgedrückt werden, damit die dahinter liegenden Teile nicht in das Gehäuse des Primärantriebs fallen.
Wichtig: Die abgeflachten Seiten der Scheiben liegen oben und vorn. Hinter der Feder liegt eine Wippe, die besonders vorsichtig entnommen werden muss, damit der Druckpilz dahinter nicht wegschnalzt.
Auf das Bild wird in diesem Dokument verwiesen:
Die Schaltung der KR 26
Hinweise zur korrekten Einstellung der Fußschaltung.
