4 bis 8 statt 8 bis 16 Volt: das umbestückte Messwerk
Zurück zum aufrufenden Dokument.
Dieses VDO–Voltmeter zeigte ursprünglich 8 bis 16 Volt an. Das ist gut, denn der Bereich unter 8 Volt ist ohnehin uninteressant, und so wird die Anzeige breiter gestreut.

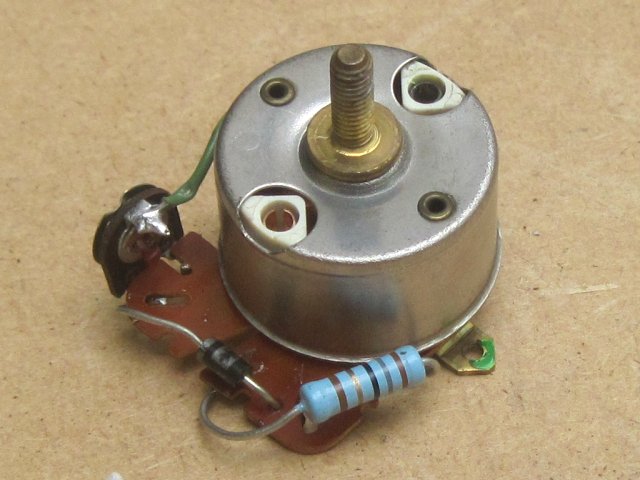

Das Bild zeigt die neue Bestückung am Eingang. Die Zenerdiode mit 6,2 Volt entfiel ersatzlos. Der Vorwiderstand von 47 Ω wurde durch einen mit 18 Ω ersetzt (Ringe braun, grau, schwarz, 1 W), und von dessen Ausgang führt zum Eingang des Potentiometers mit 500 Ω eine Standarddiode 1N4001 in Durchlassrichtung (die etwa 0,6 bis 0,7 Volt kappt).
Damit lässt sich das Drehspulmesswerk so eichen, dass es auf genau 90° 4 bis 8 Volt anzeigt.
Auf das Bild wird in diesem Dokument verwiesen:
Das Voltmeter
Die Ladekontrollleuchte ist nicht sehr aussagekräftig. Der Umbau eines 12 V–Voltmeters auf 6 V hilft. Dazu gab es eine besser sichtbare Ladekontrollleuchte in Form einer roten LED.
