Das Innenleben eines Voltmeters mit Drehspulmesswerk

  Zurück zum aufrufenden Dokument.

  Seiten mit diesem Bild.

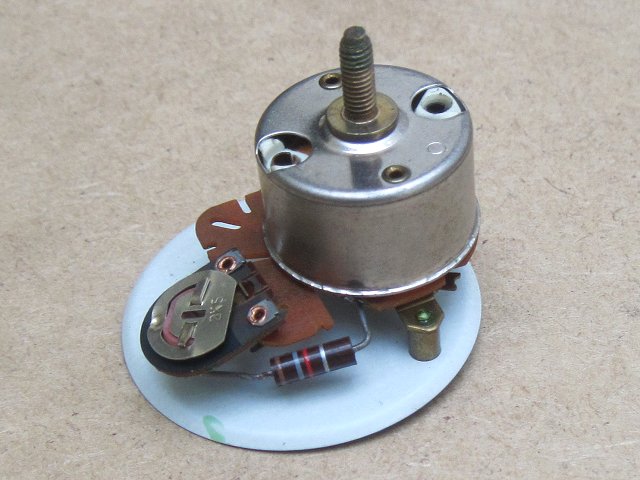

Das Innenleben eines VDO–Voltmeters ab 0 Volt Anzeigebereich.

Am Eingang des Drehspulmesswerk wird stets die Spannung beschränkt. Eigentlich messen die Werke Strom, aber das spielt hier keine Rolle.

So oder ähnlich sehen die VDO–Voltmeter mit 52 mm innen fast alle aus - lediglich die elektronischen Bauteile am Eingang können unterschiedlich sein.

Bei Versionen mit eingeschränktem Anzeigebereich (8 bis 16 Volt) kommt zum Vorwiderstand und dem Potentiometer zur Trimmung noch eine Zenerdiode mit 6,2 Volt Sperrspannung hinzu.


Auf das Bild wird in diesem Dokument verwiesen:

Das Voltmeter
Die Ladekontrollleuchte ist nicht sehr aussagekräftig. Der Umbau eines 12 V–Voltmeters auf 6 V hilft. Dazu gab es eine besser sichtbare Ladekontrollleuchte in Form einer roten LED.
