Nicht schön, aber praktisch: das externe Reglergehäuse
Zurück zum aufrufenden Dokument.

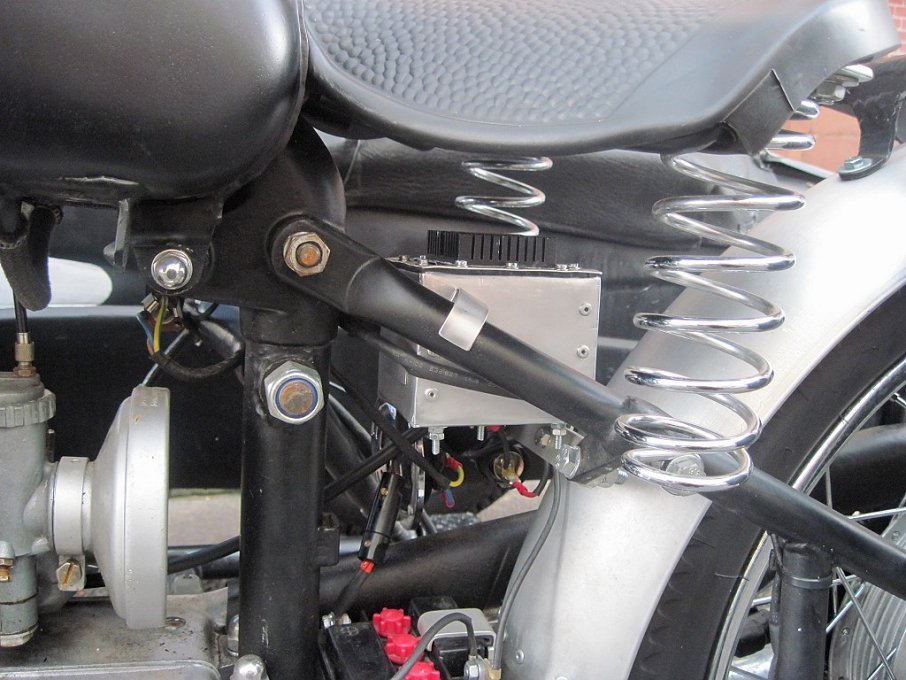

Das Foto zeigt - unter anderem - das externe Gehäuse für den Lichtmaschinenregler mit dem Kühlkörper darauf unter dem Einzelsattel des Victoria–KR26–Gespanns. Schön ist anders, aber darauf kommt es uns weniger an.
Zum Zeitpunkt der Aufnahme wurde die Hupe noch nicht über ein Relais betätigt, daher sind hinter und unter dem Gehäuse auch die Anschlüsse für die Hupe, den 6V–Zigarettenanzünder und teilweise noch der einen USB–Ladebuchse zu sehen.
Vor dem senkrechten Rahmenrohr ist hinten noch die 6,3mm–Klinkenbuchse für den Seitenwagen–Anschluss erkennbar.
Nahe bei der Batterie am Pluspol liegt der Halter für die 16A–Sicherung - diese ist Pflicht, ebenso wie Ersatzsicherungen!
Beachtet auch den zusätzlichen Masseanschluss an der Batterie, der zum Gehäuse führt.
