Gecrimpte Kabelschuhe, Schrumpfschlauch, Aderendhülsen
Zurück zum aufrufenden Dokument.

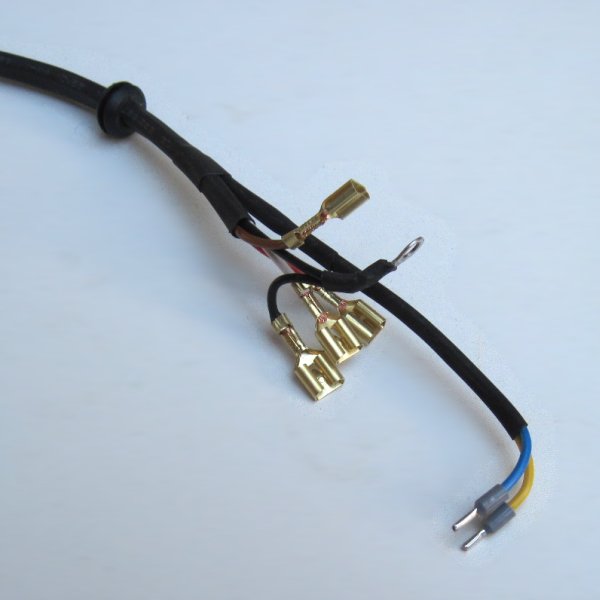

Dieser Teilkabelbaum zeigt nahezu alle Anwendungsfälle. Bei Blechdurchbrüchen sichert eine Gummitülle die Leitung. Diese Tülle sollte möglichst dicht anliegen.
Rechts davon verzweigt sich der Kabelbaum. Achtung, an solchen Stellen kann Wasser eindringen! Die hier gezeigten, blanken Kabelschuhe mit Klick–Sicherung und Zugentlastung sind den Ausführungen mit Isolierhülle vorzuziehen. Sie erfordern mehr Geschick beim „Crimpen”, sind jedoch stabiler, und die Klemmung hält besser. Bei Bedarf können die Enden dennoch mit Schrumpfschlauch gesichert werden.
Die Schläuche wurden bei aufgesteckten Schuhe angepasst und geschrumpft. Damit ist gewährleistet, dass keine einzelne Litze unter Druck oder Zug steht. Rechts unten seht ihr noch zwei Aderendhülsen mit Isolierung für Schraubklemmen. Eine leichte Kerbung bei der Isolierung verhindert das Abrutschen.
